오일 로타리 진공펌프
- 직결 베인형 오일 로타리 펌프
직결 베인형 오일 로타리 펌프

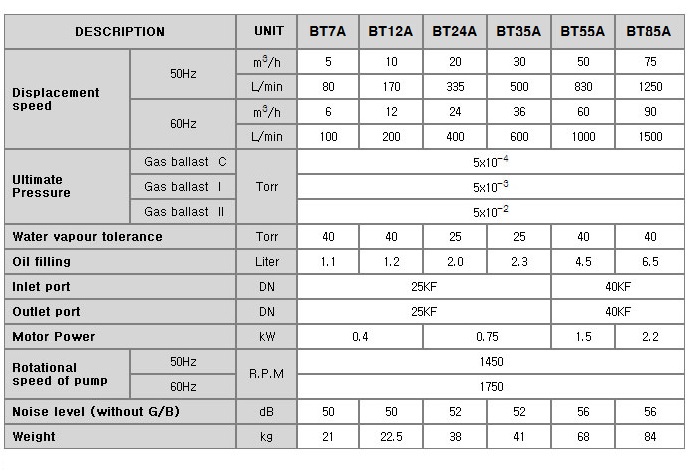

진공펌프(BT48,BT55,BT85) 상세정보

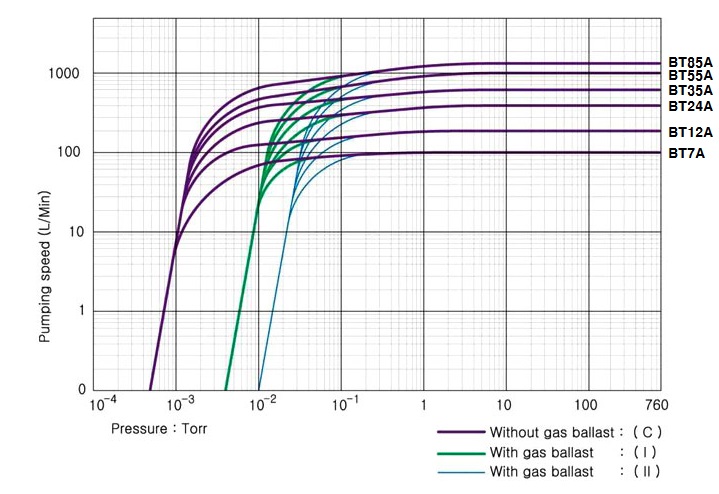

- - 배기량(60Hz) : 100 ~ 1500 ℓ/min
- - 도달진공도 : 5 x 10-4 Torr

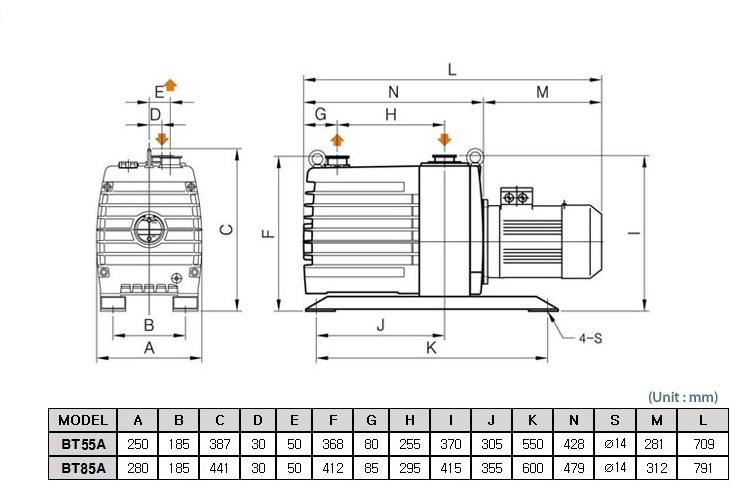

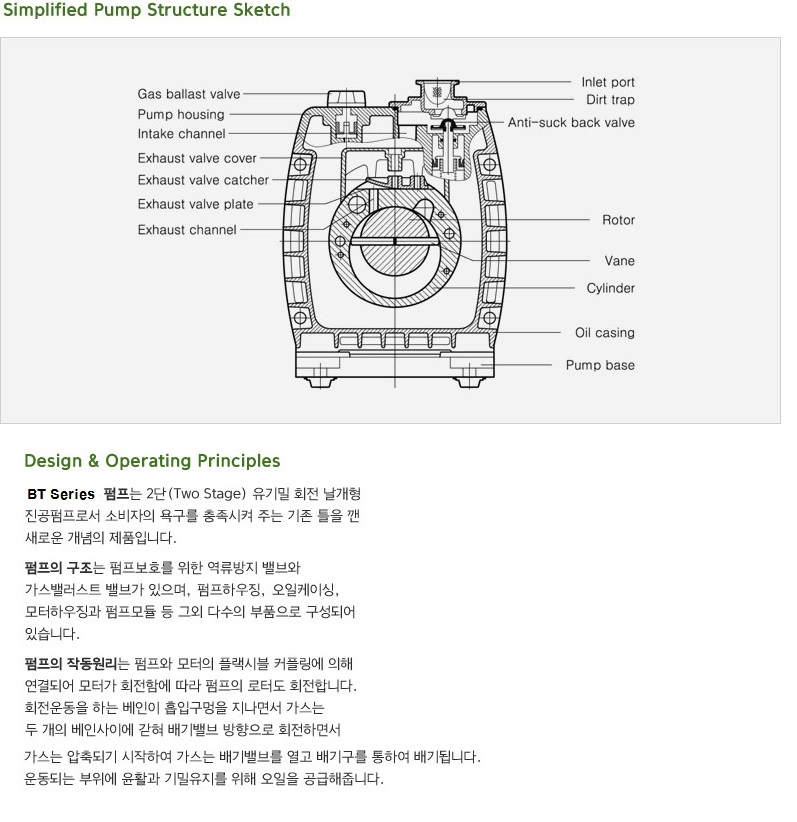

오일로타리진공펌프(직결베인형 BT Series :BT48,BT55,BT85)의 구조는 펌프보호를 위한 역류방지밸브와 가스 벨라스트밸브가 있으며 펌프 하우징과 실린더안에서 편심되어있는 로터, 중간 커버, 위 커버 등 그외 다수의 부품으로 구성되어 있습니다.
펌프의 작동원리는 펌프와 모터는 플렉시블 카플링에 의해 연결되어 모터가 회전함에따라 펌프의 로터도 회전하며 로터가 회전하면 로터의 베인 홈 안에 있는 두 개의 베인이 원심력에 의해 실린더 내면을 접촉하면서 회전합니다.
흡입구의 여과망과 역류방지 밸브를 통과한 가스는 펌프실린더내로 흡입됩니다.
회전운동을 하는 베인이 흡입구멍을 지나면서 가스는 두 개의 베인사이에 갇혀 배기밸브 방향으로 회전합니다.
앞쪽의 베인이 배기구멍을 지나면서 가스는 압축되기 시작하여 충분히 압축된가스는 배기 밸브를 열고 배기구를 통하여 배기되며 실린더의 내면과 베인, 로터의 베인홈과 베인, 기타운동되는 부위에 윤활과 기밀유지를 위해 오일을 공급해줍니다.

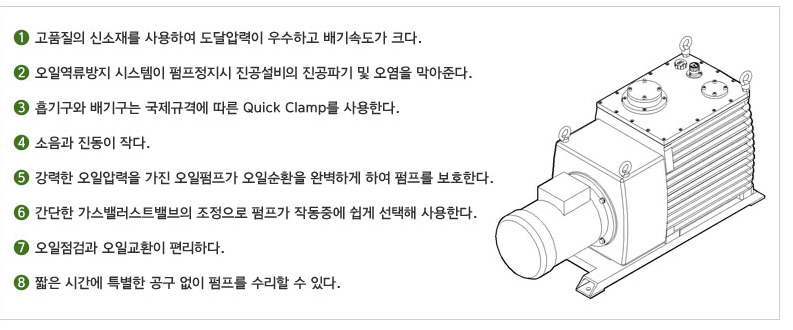

a) BT-Series펌프는 고품질의 신소재를 사용하여 주조 결합이나, 소재내의 기포로 인한 진공도 저하의 요인을 완벽하게 제거하여 도달압력이 우수하고 배기속도가 성능이 우수합니다.

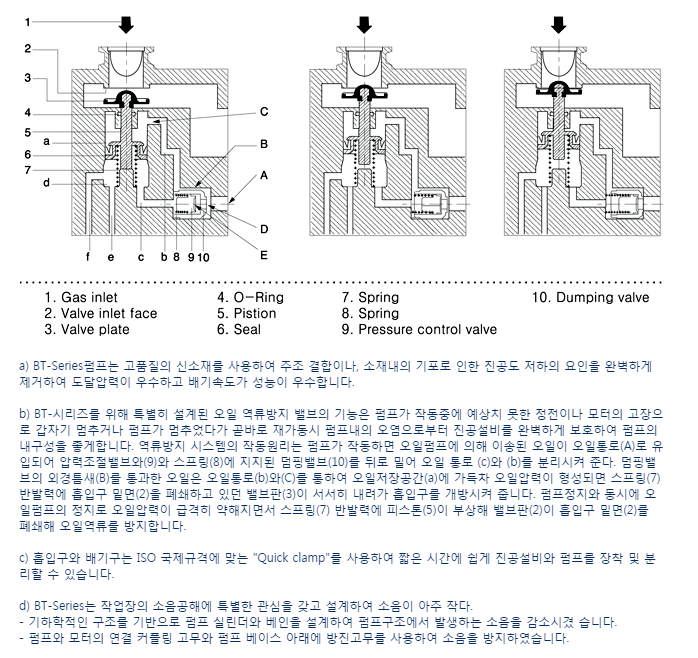

b) BT-시리즈를 위해 특별히 설계된 오일 역류방지 밸브의 기능은 펌프가 작동중에 예상치 못한 정전이나 모터의 고장으로 갑자기 멈추거나 펌프가 멈추었다가 곧바로 재가동시 펌프내의 오염으로부터 진공설비를 완벽하게 보호하여 펌프의 내구성을 좋게합니다. 역류방지 시스템의 작동원리는 펌프가 작동하면 오일펌프에 의해 이송된 오일이 오일통로(A)로 유입되어 압력조절밸브와(9)와 스프링(8)에 지지된 덤핑밸브(10)를 뒤로 밀어 오일 통로 (c)와 (b)를 분리시켜 준다. 덤핑밸브의 외경틈새(B)를 통과한 오일은 오일통로(b)와(C)를 통하여 오일저장공간(a)에 가득차 오일압력이 형성되면 스프링(7) 반발력에 흡입구 밑면(2)을 폐쇄하고 있던 밸브판(3)이 서서히 내려가 흡입구를 개방시켜 줍니다. 펌프정지와 동시에 오일펌프의 정지로 오일압력이 급격히 약해지면서 스프링(7) 반발력에 피스톤(5)이 부상해 밸브판(2)이 흡입구 밑면(2)를 폐쇄해 오일역류를 방지합니다.
c) 흡입구와 배기구는 ISO 국제규격에 맞는 "Quick clamp"를 사용하여 짧은 시간에 쉽게 진공설비와 펌프를 장착 및 분리할 수 있습니다.
d) BT-Series는 작업장의 소음공해에 특별한 관심을 갖고 설계하여 소음이 아주 작다.
- 기하학적인 구조를 기반으로 펌프 실린더와 베인을 설계하여 펌프구조에서 발생하는 소음을 감소시겼 습니다.
- 펌프와 모터의 연결 커플링 고무와 펌프 베이스 아래에 방진고무를 사용하여 소음을 방지하였습니다.
